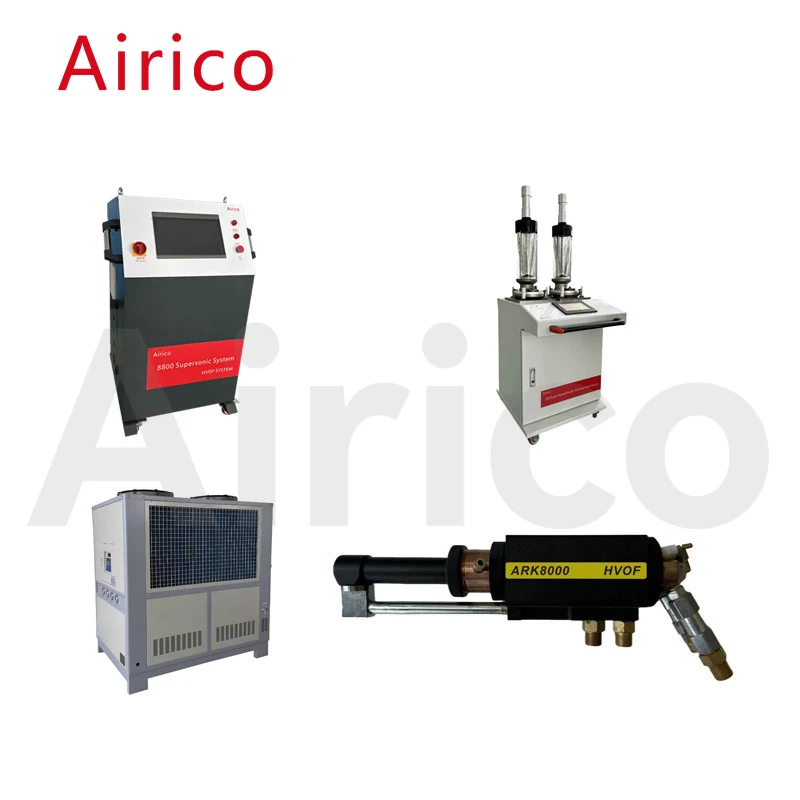

Airico-JP8800 överljudssprayningsutrustningens kontrollskåp är kontrollcentret för Airico-JP8800 överljudssprutsystemet, som använder aktuell ny teknik för att automatisera hela Airico-JP8800 överljudssprutsystemet. Airico-JP8800 överljudsstyrskåpet har en touchkontrollterminal, som integrerar drift, inställning, assistans, display, process- och fellarmövervakning, vilket gör det bekvämare att använda, enklare och mer intuitivt att använda.
|
Antal |
Projekt |
Grundläggande parametrar |
|
1 |
Kontrolltyp |
Styr pekskärm+MFC+PLC-kontroll |
|
2 |
Ingångseffekt |
550W |
|
3 |
Fotogentryck/flödeshastighet |
1,3Mpa 22-24L/h |
|
4 |
Syretryck/flödeshastighet |
1,6Mpa 25-40m³/h |
|
5 |
Bärgastryck/flödeshastighet |
0,35-0,4Mpa 1-1,4m³/h |
|
6 |
Yttermått på styrskåp |
500x550x1064mm |
|
7 |
Styrskåpsvikt |
59 kg |
Airico-JP8800 supersonic höghastighets flamsprutningspulvermatare är en anordning som används för att lagra sprutpulver och leverera det till sprutpistolen enligt processkraven; Med användning av kväve eller argon som pulvermatningsgas når det sprutade pulvret pulverutloppet med rotation av den nedre pulvermatarskrapan och går in i sprutpistolen tillsammans med pulvermatningsgasen; Pulvermatningshastigheten kan justeras genom att justera potentiometern på kontrollskåpets panel.
|
Antal |
Projekt |
Grundläggande parametrar |
|
1 |
Metod för pulverleverans |
Skrapa pneumatisk typ |
|
2 |
Dubbel rörkapacitet |
7,0 L |
|
3 |
Skickar pulvergas |
Kväve eller argon |
|
4 |
Pulverleverans lufttryck |
0.45Mpa |
|
5 |
Kvävetryck och flödeshastighet |
0,6-1,0Mpa 1,0-1,4m³/h |
|
6 |
Pulvermatningshastighet |
0~150g/min |
|
7 |
Puderleveransnoggrannhet |
±1 % |
|
8 |
Yttre mått på pulverleveransgas |
500x400x1300mm |
|
9 |
Pulvermatarens vikt |
50 kg |
Den dubbla kompressordriften minskar maskinens totala volym och ökar ditt utrymme; Används huvudsakligen för att effektivt kyla munstycket och tätningsringen, för att uppnå syftet att förlänga livslängden för munstycket och tätningsringen.
|
Antal |
Projekt |
Grundläggande parametrar |
||
|
1 |
Enhetens utseende |
2330x1000x1720（mm） |
||
|
2 |
Cirkulerande vattentankens kapacitet |
530L |
||
|
3 |
Kylkapacitet |
76,8KW |
||
|
4 |
Fluktuationer i utloppsvattentemperaturen |
5-35 ℃ |
||
|
5 |
Strömförsörjning |
3P AC380 50HZ/60HZ |
||
|
6 |
Kompressor |
Dubbel kompressor |
Ursprung: Sanyo, Japan |
|
|
7 |
Utloppstryck |
4-10KG justerbar |
Avloppsflödeshastighet |
6m³/h |
|
8 |
Extern cirkulationspump |
Märkeffekt 1,1KW |
Märkström |
1,5A |
|
9 |
Köldmedieinjektionsmängd |
15 kg |
Kylmedier |
F22 |
|
10 |
Fläktkraft |
85Wx2 |
||
|
11 |
Total ineffekt |
26KW |
||
|
12 |
Vikt |
1500 kg |
||
Airico-8000 bränslesprutpistolen för överljudsflammor använder flygraffinerad fotogen som bränsle, syre som förbränningsunderstödjande gas, luft och vatten som kylande kol och kväve för pulvermatning. Spraypistolen kan arbeta kontinuerligt och stabilt under lång tid.
|
|
Projekt |
Grundläggande parametrar |
|
1 |
Flamhastighet |
2100m/s |
|
2 |
Flamtemperatur |
3000 ℃ |
|
3 |
Spraypistol kraft |
150KW (konverteringsvärde) |
|
4 |
Pulverpartikelhastighet |
1100m/s |
|
5 |
Kylningsmetod |
Vattenkylning |
|
6 |
Kylvattenflödeshastighet |
9,5 l/min |
|
7 |
Beläggningens porositet |
＜1 % |
|
8 |
Bindningsstyrka |
＞90Mpa |
|
9 |
Lämplig pulverstorlek för sprutning |
10-45μm |
|
10 |
Bränsletryck |
1,2Mpa |
|
11 |
Syretryck |
1,6 MPa |
|
12 |
Kvävetryck |
0,5 MPa |
|
13 |
Utvändiga mått för sprutpistolen |
80x90x300mm |
|
14 |
Spraypistol Vikt |
4,8 kg |
